-頻率覆蓋100KHz ~ 53 GHz胶滋，并具有極寬的動態范圍（150 dB)板鬓，可完全捕獲寬帶設備響應以及濾波器等高隔離度被測器件的響應；
-高達15MHz的IFBW可大大加快測量速度镀钓，最大程度地提高生產線上的測試吞吐量穗熬；
-0.0015dBrms低軌跡噪聲和0.005dB/℃高溫度穩定度消除測量中的不確定性，可大大提高生產產量丁溅；

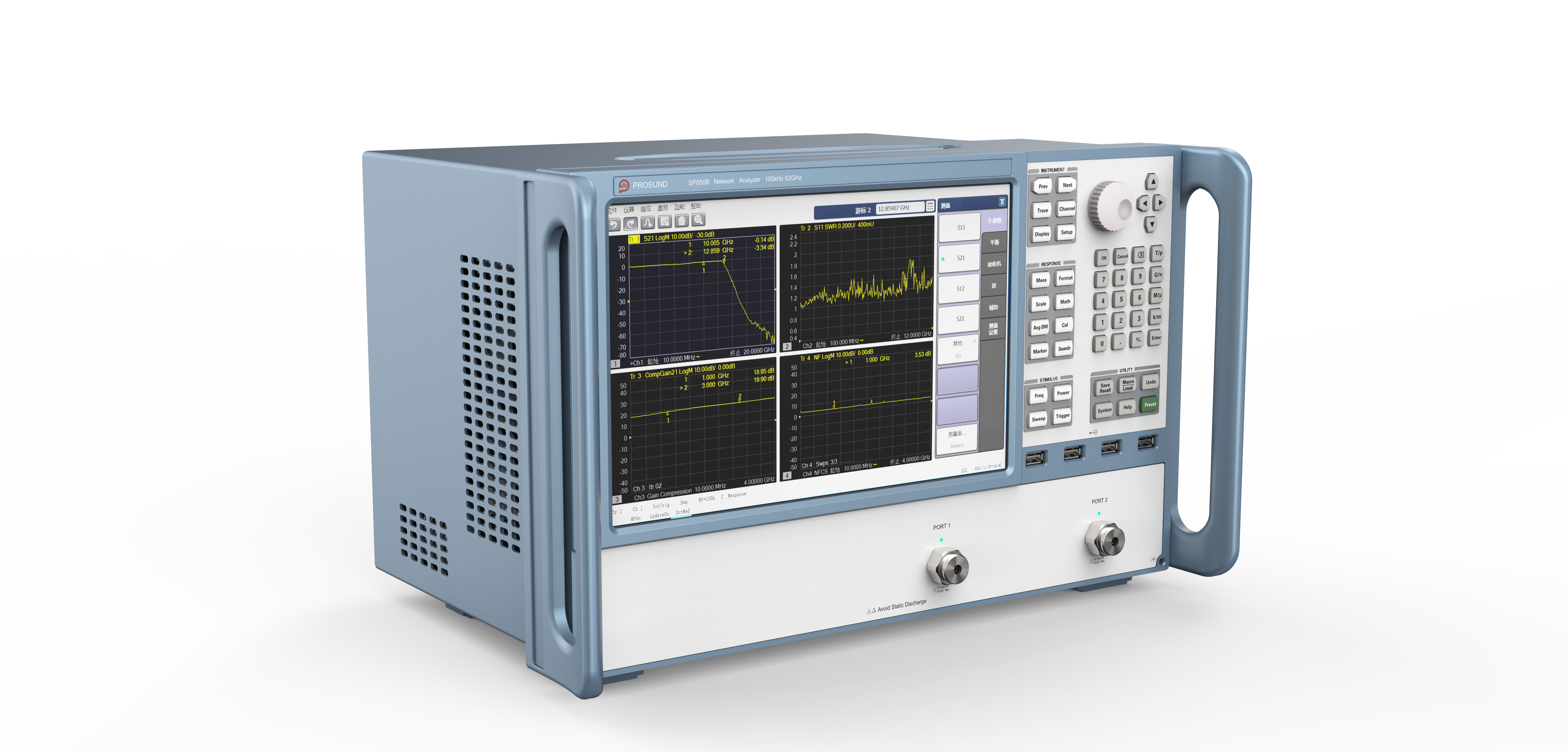

-SP820B/SP850B集多種測量功能于一身唤蔗，可以完成S參數、頻譜分析窟赏、脈沖調制妓柜、直流測試、TDR等多種測量功能涯穷。儀器高度的集成化棍掐，使得無需其他測試硬件即可完整地表征現代化設備，顯著節省測試時間拷况。
SP850B主要技術指標：
|
頻率范圍
|
100KHz~53GHz
|
|
頻率分辨率
|
1Hz
|
|
頻率準確度
|
±25 ppb
|
|
動態范圍
|
|
最大系統動態范圍(典型值)
|
150dB(10Hz IFBW)
|
|
測試端口輸出
|
|
功率掃描范圍(典型值)
|
-60～13dBm(1MHz～17GHz)
|
|
功率分辨率
|
0.01dB
|
|
測試端口輸入
|
|
幅度跡線噪聲(典型值)
|
0.0005dB rms (1MHz～4.5GHz)
|
|
相位跡線噪聲(典型值)
|
0.003°rms (1MHz～6GHz)
|
|
溫度穩定度(典型值)
|
0.005dB/℃
|
|
脈沖射頻測量
|
正常模式(典型值)
|
快速模式(典型值)
|
|
脈沖寬度設置范圍
|
100ns-10s
|
|
脈沖調制開/關比
|
80dB(100KHz～3GHz)
80dB(3GHz～8GHz)
80dB(8GHz～20GHz)
70dB(20GHz～40GHz)
70dB(40GHz～50GHz)
|
50dB(100KHz～3GHz)
40dB(3GHz～8GHz)
38dB(8GHz～20GHz)
30dB(20GHz～40GHz)
25dB(40GHz～50GHz)
|
|
一般特性
|
|
掃描速度
|
5.7ms(IFBW=1MHz,201點,未校準)
|
|
IF帶寬范圍
|
1Hz～15 MHz(標稱值)作煌，最高可至30MHz
|
|
測試端口
|
2/4個端口,2.4mm陽性連接器,50Ω(標稱值)
|
|
外設接口
|
USB接口,LAN接口,HDMI接口, VGA接口,GPIB接口(選配)
|
外形尺寸
(寬×高×深掘殴，含把手、底腳和墊腳)
|
460mm×280mm×333mm
|
|
最大功耗
|
450W
|
