- 優秀的相位噪聲性能實現更可靠的測量；
- 使用一臺儀器即可分析基帶和射頻組件中的信號潜沦；
- 通過捕獲更長的 I/Q 樣本萄涯，實現更完整的信號表征；
- 測試多信道基站功率放大器唆鸡；
- 準確分析復雜的信號涝影，如 EVM 低至 1% (-40 dB)的5G NR 信號。

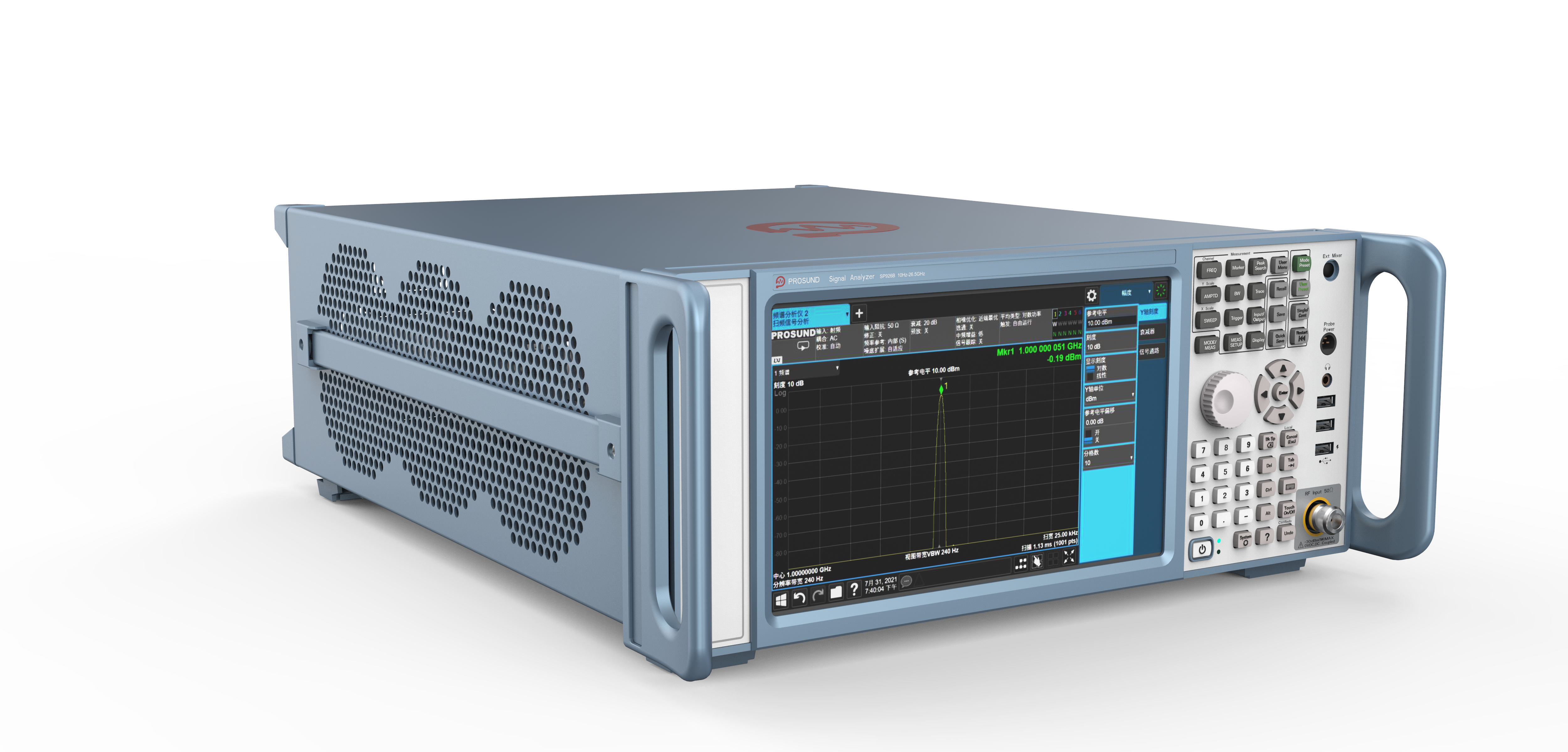

SP900B系列主要技術指標：
|
頻率范圍
|
最小值 10Hz 最大值 50 GHz（使用外混頻時高達 1.1 THz）
|
|
分析帶寬
|
25（標配）争占、40燃逻、85、160 MHz
|
|
顯示平均噪聲電平(DANL)
|
-172dBm @ 2 GHz（啟用前置放大器和本底噪聲擴展）
|
|
三階互調(TOI) 失真
|
+20 dBm @1GHz
|
|
相位噪聲（10 KHz 頻偏）
|
-129dBc/Hz @ 1 GHz(036選件)臂痕；-123 dBc/Hz @ 10 GHz(036選件）
|
|
W-CDMA ACP 動態范圍
|
73 dBc（啟用噪聲校正后為 78 dBc）
|
|
無雜散動態范圍(SFDR)
|
160 MHz 帶寬上為 -72 dBc
|
|
實時分析帶寬
|
高達 160 MHz
|
SP900B系列選型比較表：
|
產品型號
|
頻率范圍
|
最大分析寬帶
|
相位噪聲
(1GHz,10KHz頻偏)
|
1GHz時的DANL
|
|
SP903B
|
10Hz~3.6GHz
|
160 MHz
|
-107dBc/Hz
|
-172dBm
|
|
SP913B
|
10Hz～13.6GHz
|
160 MHz
|
-107dBc/Hz
|
-172dBm
|
|
SP926B
|
10Hz～26.5GHz
|
160 MHz
|
-107dBc/Hz
-131dBc/Hz(036選件)
|
-172dBm
|
|
SP950B
|
10Hz～50GHz
|
160 MHz
|
-107dBc/Hz
-131dBc/Hz(036選件)
|
-172dBm
|
